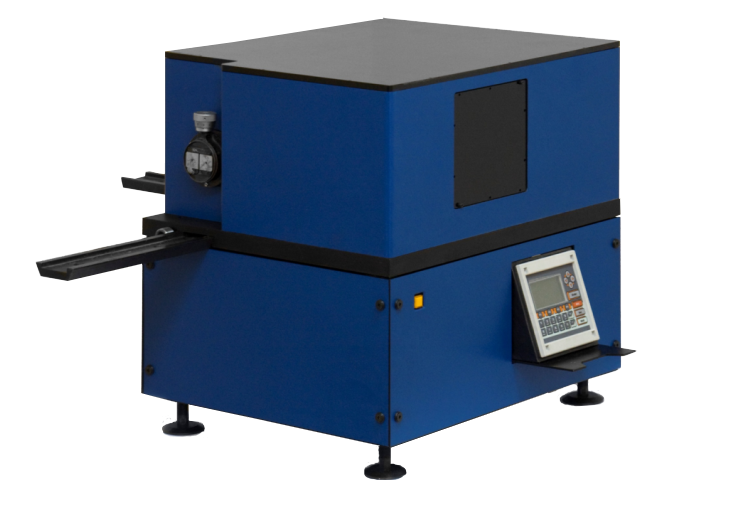

DDHR Дифракционный спектрометр
Дифракционный спектрометр DDHR (двойная дифракция высокого разрешения) дает уникальные возможности с точки зрения высокой продолжительности работы, прекрасного спектрального разрешения и чрезвычайно высокой чувствительности для решения спектрально-аналитических задач даже в самых сложных условиях.
- Очень высокое спектральное разрешение λ / Δλ до 105
- Высокая длина: F / 5.4, высота щели 10 мм
- Матричный детектор EMCCD для камеры Andor Ixon Ultra DU-897 (чувствительность - десяток фотонов)
- Охват большого спектрального диапазона λ / d от 0,65 до 1,4
- Отличное подавление постороннего света
- Компактный дизайн
- Высокое качество изображения
Спектрометр может быть оснащен камерой EMCCD Andor Ixon Ultra DU-897, где усиление происходит, когда заряд в выходном регистре синхронизируется и имеет достаточную энергию для создания еще одной пары электрон-дырка, - аналог лавинного усиления, регулируемый с точностью до однофотонной чувствительности.
Ключевые преимущества
- Дифракционный спектрометр с большой дисперсией и высокой пропускной способностью работает в первом порядке дифракции.
- Угловая дисперсия, инвариантная к настройке по длине волны, является преимуществом крепления.
- В условиях повышенной угловой дисперсии, характерной для больших углов дифракции, спектральная разрешающая способность больше не ограничивается аберрационным размытием изображения, что приводит к использованию оптики формирования изображения с коротким фокусным расстоянием, что обеспечивает простоту и компактность конструкции.
- Светимость потока спектрометра сравнивается с интерферометром Фабри – Перо такой же разрешающей способности!
- Использование первого порядка дифракции позволяет сочетать большую угловую дисперсию и широкий свободный спектральный диапазон при пренебрежимо малом перекрытии соседних порядков.
Основные характеристики
| Характеристики | Min | Typical | Max | ||
| Grating, groove/mm | 2400 | 1800 | 1200 | ||
| Spectral Range, nm | 300-700 | 400-900 | 600-1350 | ||
| Focus, mm | 300 | ||||
| F# | F/5.4 | ||||
| Slit height, mm | 10 | ||||
| Relative dispersion, nm/mm | 0.15 | 0.2 | 0.3 | ||
| Limited Spectral resolution (slit 0.02 mm) | 0.003 | 0.004 | 0.006 | ||
Сравнение с полихроматорами Jobin Yvon
| Модель | THR1000 | 1000M | U1000 (double) | 1250M | DDHR |
| Company | Jobin Yvon | Jobin Yvon | Jobin Yvon | Jobin Yvon | Spectral Tech |
| Focus, mm | 1000 | 1000 | 1000 | 1250 | 300 |
| F# | F/7.5 | F/8 | F/8 | F/9 | F/5.4 |
| Relative dispersion, nm/mm | 0.8 | 0.8 | 0.4 | 0.65 | 0.2 |
| Limiting spectral resolution (slit 0.02mm) | 0.008 | 0.008 | 0.004 | 0.006 | 0.005 |
